ＧＩＳソフトを利用した地質図

琉球大学非常勤講師　渡辺康志　　

　私は地質調査結果を取りまとめるに当たって，ＧＩＳソフト（MapInfo&VerticalMapper）を利用して，地質図を作成している。今回は，地質調査分野で，実際にどのようにＧＩＳソフトを利用できるか，その手順や手法を，実例をとおして紹介する。

１．既存データの利用と編集。　既存データ（地質図，地形分類，論文・報告書付図）に座標を与えることによって，１枚の地図にデータをまとめる方法。
２．ボーリングデータのデータベース化と地質図作成。　多数のボーリングデータをデータベースとして，ＧＩＳソフトの主題図作成機能を利用して，種々の地質情報をまとめ，現地踏査と合わせ地質図を作成する方法。　
３．３Ｄ表示（VerticalMapper）を利用した地質の検討。　地質図を地形と合わせ３Ｄ表示することによって，地質状況を検討する方法。

なお，MapInfoとVerticalMapperは，ＭａｐＩｎｆｏ　Corporationの登録商標で，同社の製品です。また，日本におけるＭａｐＩｎｆｏ総代理店は三井造船システム技研株式会社です。

�T．既存データの編集

（１）ベースマップの準備
　　基礎になる地形図を準備　（スキャナーで読み込む）。この作業は，画像処理ソフトを利用して読み込み，ファイル（ＴＩＦＦ，ＢＭＰ形式ファイルなど）として，パソコンに準備する。（図ー１−１，１−２）

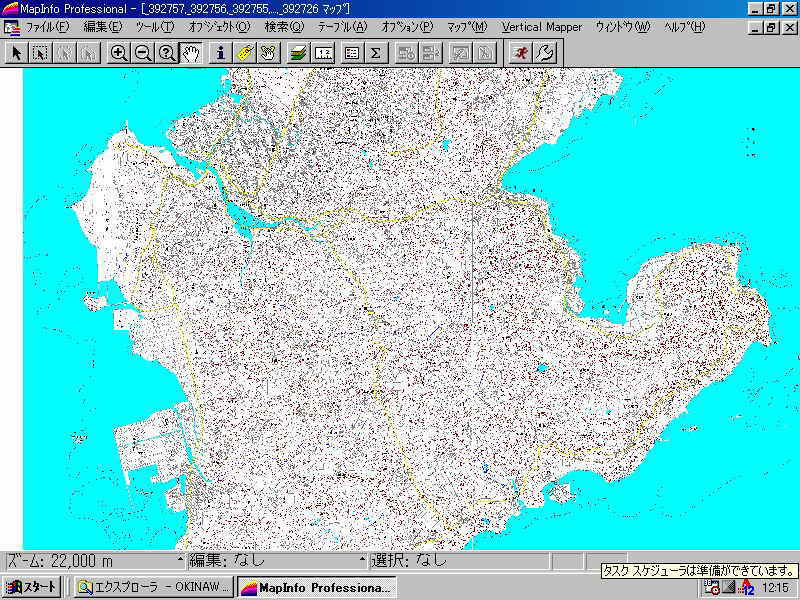

図−１−１　地形図（］万分の１）

　

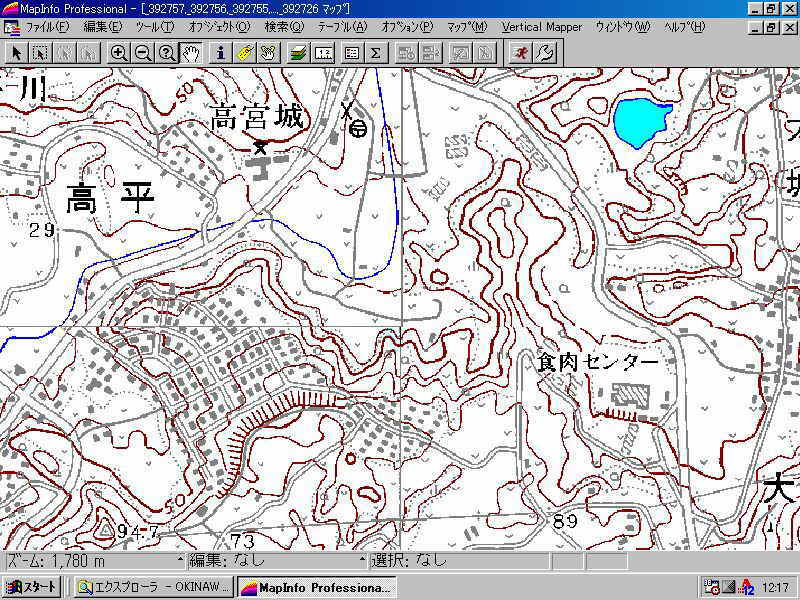

図−１−２　地形図（拡大）

　種々のデータをとりまとめるベースマップとして，地形図をＧＩＳソフトに取り込むために，ＧＩＳソフトに画像データとしてＧＩＳソフトに読み込み，さらに，地図上の地点を数カ所指示し，座標を与える。座標を与える場合，投影法などの指定が必要であるが，多くの場合緯度・経度または日本直角座標系を使う。この作業は，図−２に示すようなプログラムで行われる。
　これにより，以降行う作業のベースとなる地形図が準備可能となり，同じ座標を持つデータがこの地図と重なることとなる。
　

図−２　ベースマップの登録

　　国土地理院より，２万５０００分の１地形図ラスターデータ（ＴＩＦＦ形式）をＣＤ−ＲＯＭで販売している。これを利用した場合，スキャナーを使った地図の読み込み作業は省略できる。
　また，複数の２万５０００分の１地形図を張り合わせて使用する場合，それぞれの地形図を連続するような座標を与えＭａｐＩｎｆｏに登録すると自動的に張り合わされる。（図−３）

図−３−１　地形図張り合わせ

図−３−２　地形図張り合わせ（拡大図）

　ＧＩＳソフトの特徴として，表示物の拡大縮小表示は簡単に行うことができる。
